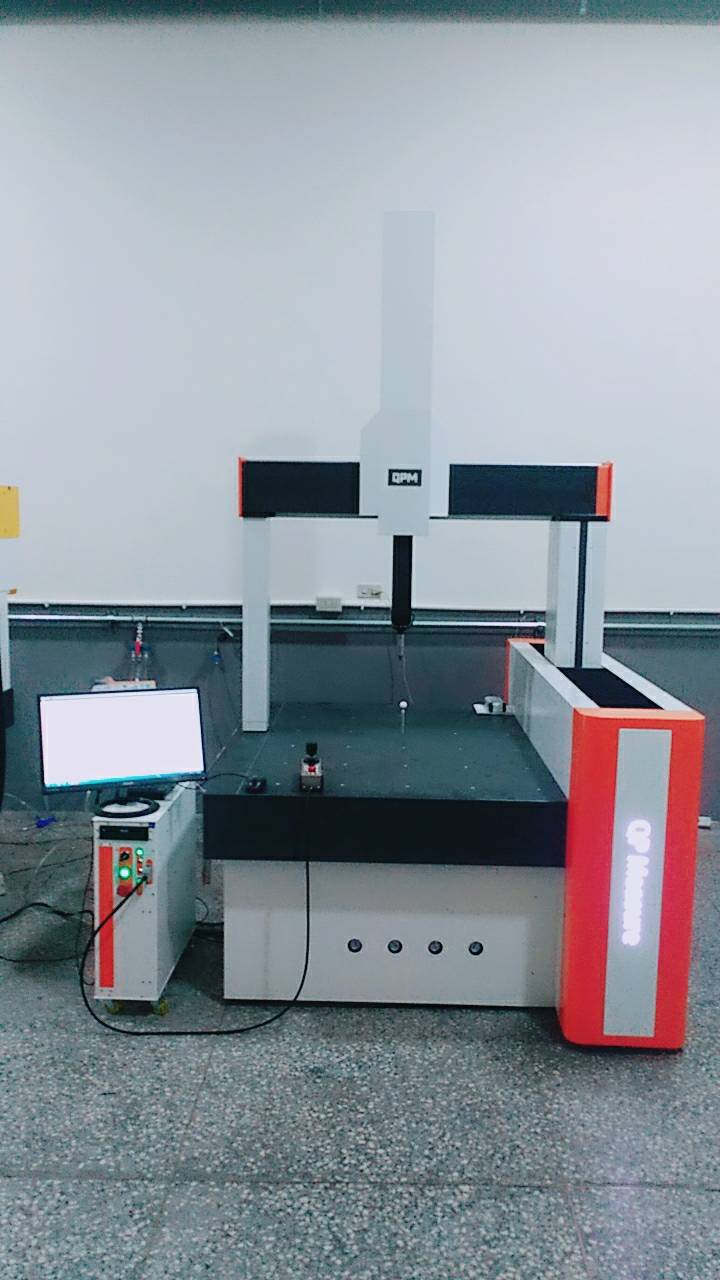

CMM UP系列三次元
首頁 QPM CMM三次元(銷售中) CMM UP系列三次元
1. CMM三次元三軸高精度00級花崗岩
2. 三軸氣浮軸承永不磨損
3. 電控箱採電機式配電，減少待料時間及成本
4. 德國進口光學尺
5. 軟體使用美國CAPPS及英國AXEL7均通過PTB認證，均有基礎版元素量測至高階CAD輸入比對量測(特殊模組需另外加購如:齒輪、葉片、管類等)
*上述產品外觀、規格或功能如有異動，請以產品實物為主
2. 三軸氣浮軸承永不磨損
3. 電控箱採電機式配電，減少待料時間及成本
4. 德國進口光學尺
5. 軟體使用美國CAPPS及英國AXEL7均通過PTB認證，均有基礎版元素量測至高階CAD輸入比對量測(特殊模組需另外加購如:齒輪、葉片、管類等)
*上述產品外觀、規格或功能如有異動，請以產品實物為主
| 軟體 / software | ||
| 項目/ITEM | ||
| AAT capps | Touch probe | Graphics |
| CAD basic | ||
| Advance | ||
| Axel 7 | Touch probe | graphics |
| Touch probe | CAD input | |
| Touch probe / Vision | graphics | |
| Touch probe / Vision | CAD input | |
| 影像頭 / vision probe | ||
| 項目/ITEM | ||
| QPM vision probe | 底光 / Back light | |
| 同軸光 / center light | ||
| 表面光 / surface light | ||
| 英國AXEL7軟體 |
美國CAPPS軟體
| 規格/Specifications | ||||
| 項目/ITEM | QPM-UP-8106 | 客製化行程 | ||
| 機器行程 maeasuring range |
X | 800 mm | 600，800，1000 mm | |
| Y | 1000 mm | 800，1000，1200，1500 mm | ||
| Z | 600 mm | 600，700，800 mm | ||
| 軌道/Guide | 氣浮軸承/ Air bearing | |||
| 三軸材質 Material |
X | 花崗岩/Granite | ||
| Y | ||||
| Z | ||||
| 工作平台 Working table material |
||||
| 光學尺解析度 linear scale resolution |
0.5 um / (option: 0.1um) | |||
| 馬達/Motor | 直流伺服馬達/DC servo motor | |||
| 移動速度/drive speed | 最快 200 mm/S / MAX. 200 mm/S | |||
| 外觀尺寸 Machine dimensions |
長/lenght | 1725 mm | ||
| 寬/width | 1435 mm | |||
| 高/Height | 2560 mm | |||
| 機器精度/Machine accuracy | 3+3L/1000 um | |||
| 控制箱電源/power supply | 220伏特交流電 / AC 220V (110V電壓特殊訂做) | |||
| 電腦/computer | 置於控制箱內/ inside of controller | |||
| 氣壓供應/ Air pressure supply | 6kg/cm² | |||
| 空氣流量/Air flow | MAX. 125 L/min | |||
| 使用溫度/ Temperature | 20ﾟ± 1 ﾟ C | |||
