CMM三次元量測儀,銷售各式2.5D手動自動影像測量儀,提供客戶量測,檢測或掃瞄等問題咨詢,CMM三次元及2.5D影像量測儀,適用傳產及加工、電子通訊產業,產品豐富適用產業廣泛。

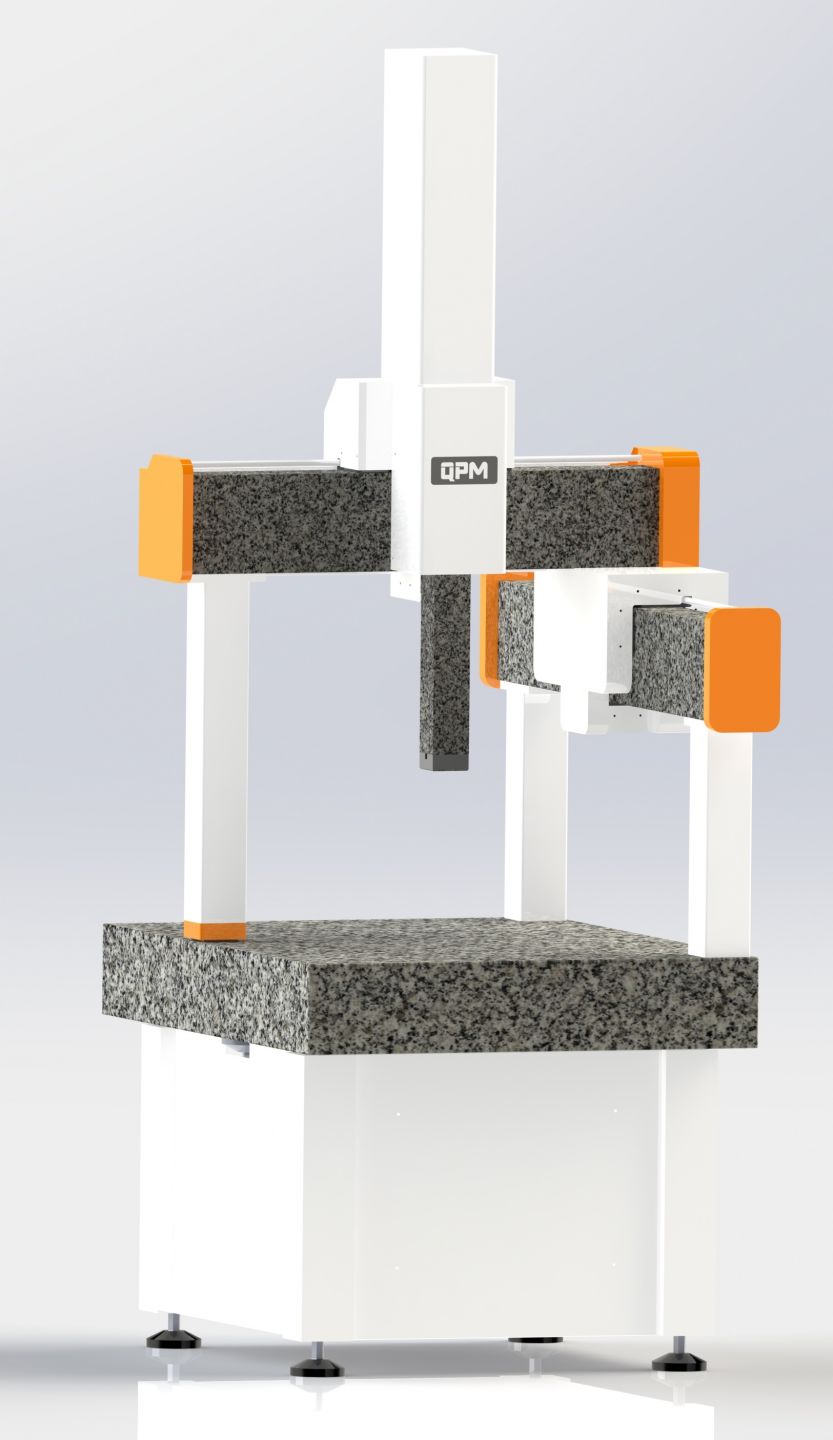

CMM UL G2系列三次元

1. CMM三軸高精度00級花崗岩
2. 三軸氣浮軸承永不磨損
3. 電控箱採電機式配電,減少待料時間及成本
4. 德國進口光學尺
5. 軟體使用美國CAPPS及英國AXEL7均通過PTB認證,均有基礎版元素量測至高階CAD輸入比對量測(特殊模組需另外加購如:齒輪、葉片、管類等)
*上述產品外觀、規格或功能如有異動,請以產品實物為主
軟體 / software
項目/ITEM
 AAT capps  Touch probe Graphics
CAD basic
Advance
Axel 7 Touch probe graphics
Touch probe CAD input
Touch probe / Vision graphics
Touch probe / Vision CAD input

影像頭 / vision probe
項目/ITEM
QPM vision probe 底光 / Back light
同軸光 / center light
表面光 / surface light

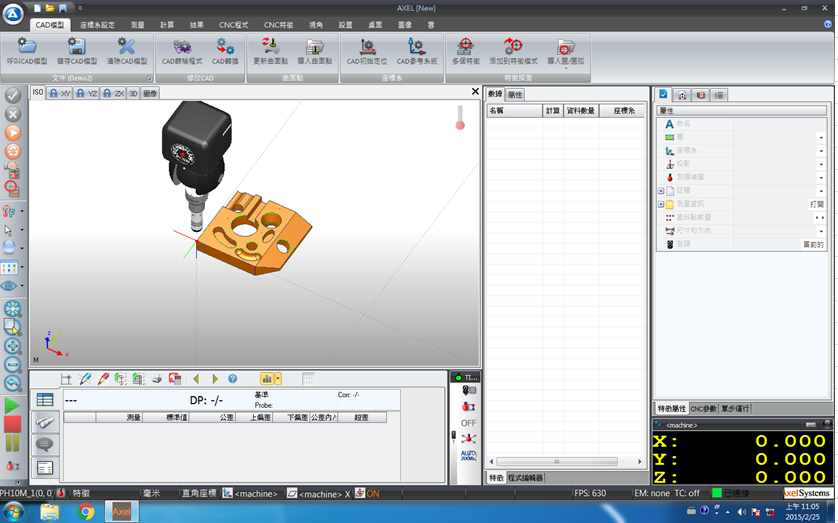

英國AXEL7軟體

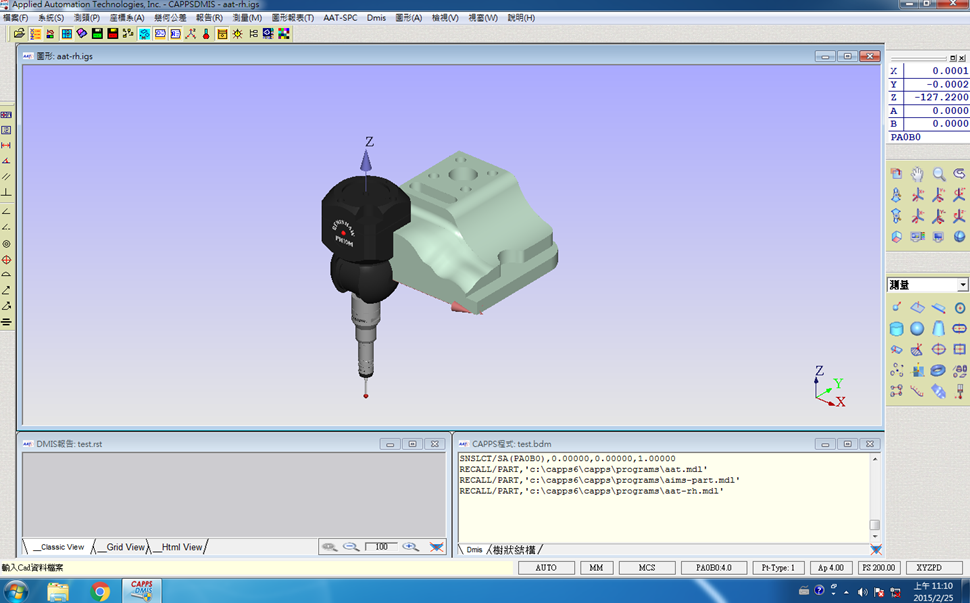

美國CAPPS軟體
規格/Specifications
項目/ITEM QPM-UL-575G2
機器行程
maeasuring range
X 500 mm
Y 700 mm
Z 500 mm
軌道/Guide 氣浮軸承/ Air bearing
三軸材質
Material
X 花崗岩/Granite
Y
Z
工作平台
Working table material
光學尺解析度
linear scale resolution
0.1 μm / (option: 0.1um)
馬達/Motor 直流伺服馬達/DC servo motor
移動速度/drive speed 最快 200 mm/S  /  MAX. 200 mm/S
外觀尺寸
Machine dimensions
長/lenght 1100 mm
寬/width 910 mm
高/Height 2450 mm
機器精度/Machine accuracy 3+3L/1000 um
控制箱電源/power supply 220伏特交流電 / AC 220V (110V電壓特殊訂做)
電腦/computer 置於控制箱內/ inside of controller
氣壓供應/ Air pressure supply 6kg/cm²
空氣流量/Air flow MAX. 125 L/min
使用溫度/ Temperature 20゚± 1 ゚ C

2.5D影像量測儀輕便、小巧、不占空間,功能可完全取代傳統投影機。
